APLICAÇÃO:

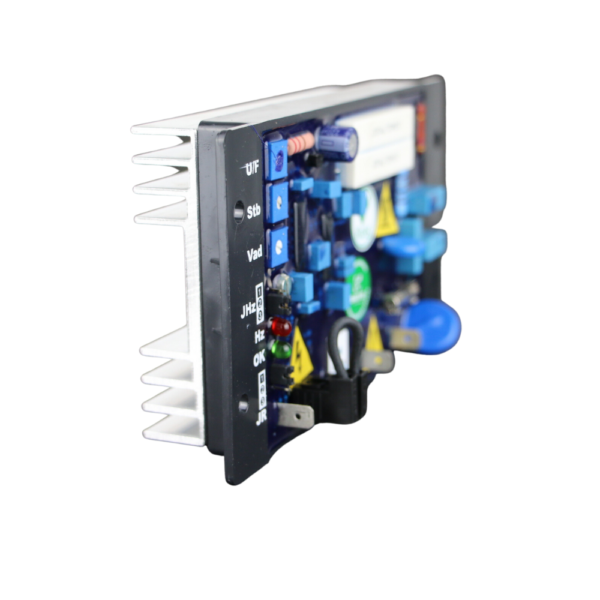

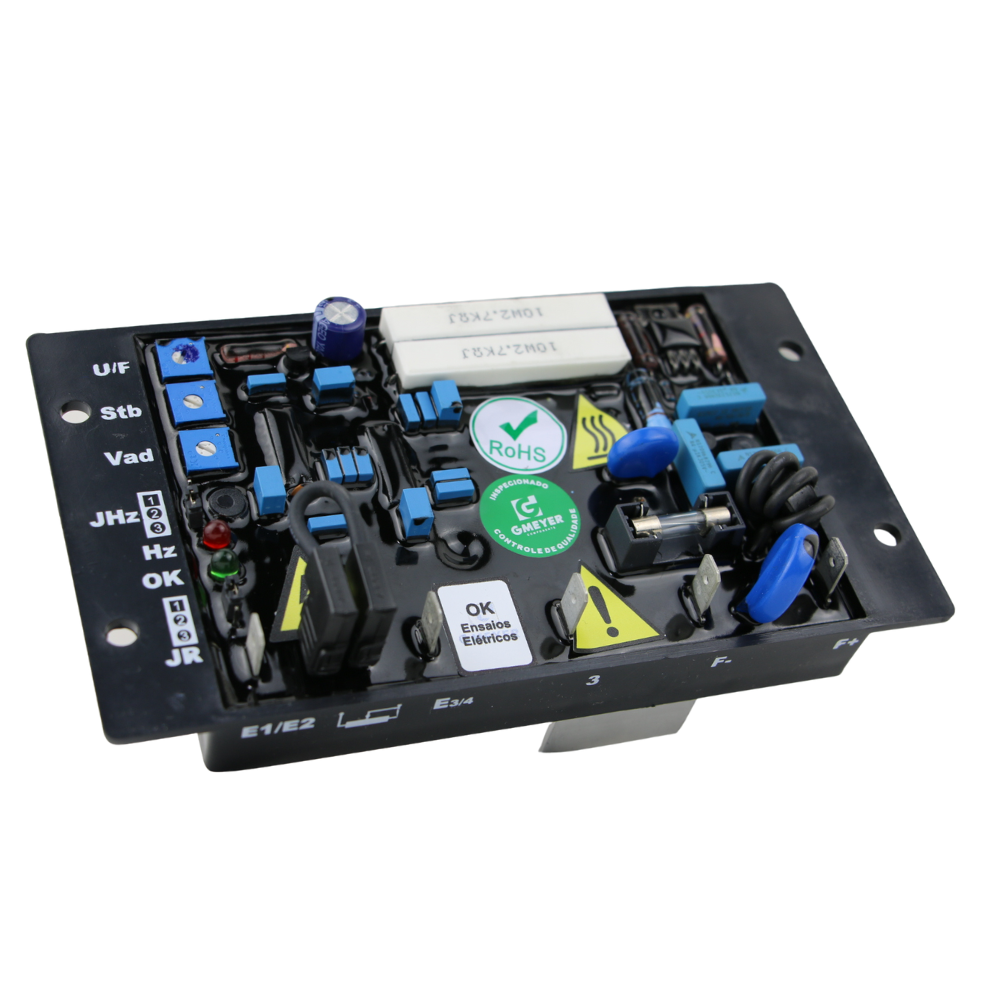

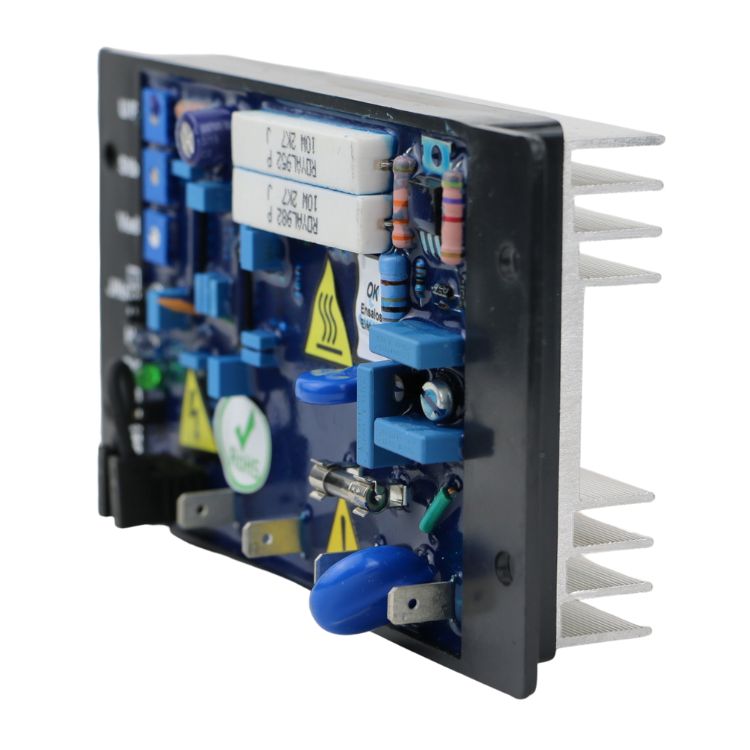

Os reguladores eletrônicos de tensão GRGT-06 são equipamentos compactos de alta confiabilidade e de baixo custo, os quais foram desenvolvidos dentro da mais alta tecnologia, para regulação de tensão em geradores síncronos sem escovas (brushless). Seu circuito de controle e regulação utiliza semicondutores e circuitos integrados testados dentro dos mais rígidos padrões de qualidade. Não possui componentes mecânicos para escorvamento e seu sistema é totalmente estático e encapsulado em resina resistente à maresia, apto a suportar vibrações do Gerador. Possui ajuste de tensão interno via trimpot e externa via potenciômetro. Seu sistema de controle é ajustado através de trimpot que ajusta o ganho da estabilidade, possibilitando uma ampla faixa de ajuste, o que permite operação com os mais diversos tipos de geradores com, e as mais variadas características dinâmicas. Dotado de proteção contra sub frequência (limitador U/F). O ponto de intervenção da proteção U/F é ajustável via trimpot, e a frequência nominal de operação é configurável para 50 ou 60 Hz, e as demais proteções via jumper.
ESPECIFICAÇÃO:

Corrente de excitação nominal: 10A
Corrente de excitação forçada por 1 minuto: 12A
Fusível de proteção: 12A
Tensão de saída (máx.) 99Vcc
Potência máxima de entrada: 600VA
Potência consumida: ~4,5VA
Realimentação (VRal): AM 160-300Vca ou 320-600Vca
Realimentação (VRal): CM 8-30Vca ou 13-50Vca
Realimentação (VRal): FM 80-150Vca ou 160-300Vca
Ajuste interno de tensão (VRal): Ajustável via trimpot, para toda a faixa de variação da tensão VRal
Frequência nominal de operação: 50Hz ou 60Hz
Faixa de alimentação da potência (Val) : 170 a 250Vca para a versão 220M  ou 93 a 126Vca para a versão 110M
Tensão de flutuação da alimentação: ±30%
Frequência de operação da alimentação (Potência): 50 ou 60Hz
Proteção de sub frequência da tensão de saída do gerador (U/F): 50 ou 60Hz
Queda de tensão média para variação de frequência : 7,5V/Hz
Variação da tensão em regime: 0,022V/ºC
Ligação da realimentação: Monofásica / Trifásica para versão de operação paralelo
Ligação da alimentação: Monofásica
Operação paralela: Opcional
Resposta dinâmica ajustável: 8 – 500ms
Regulação estática: 0,5%
Relação de ganho do retificador (Kc): 0,45
Resistência de campo a 20ºC: 6 – 50Ω
