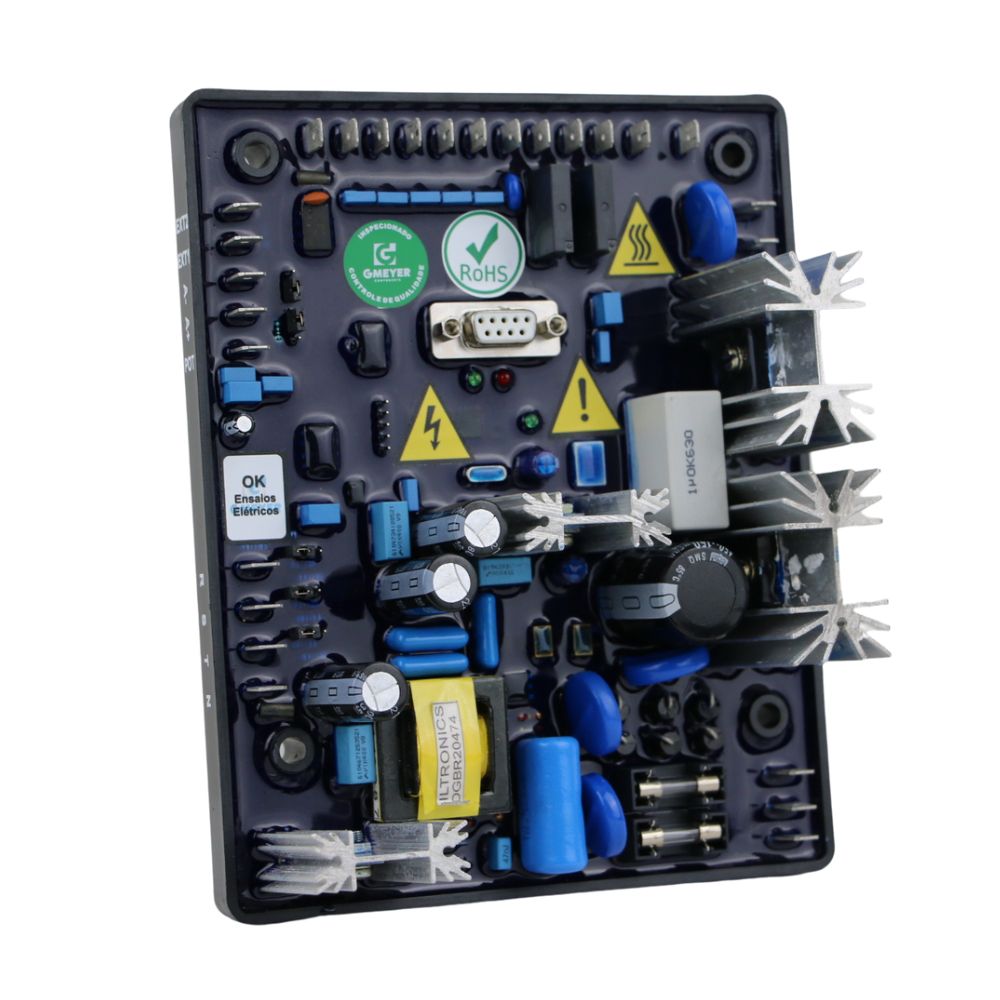

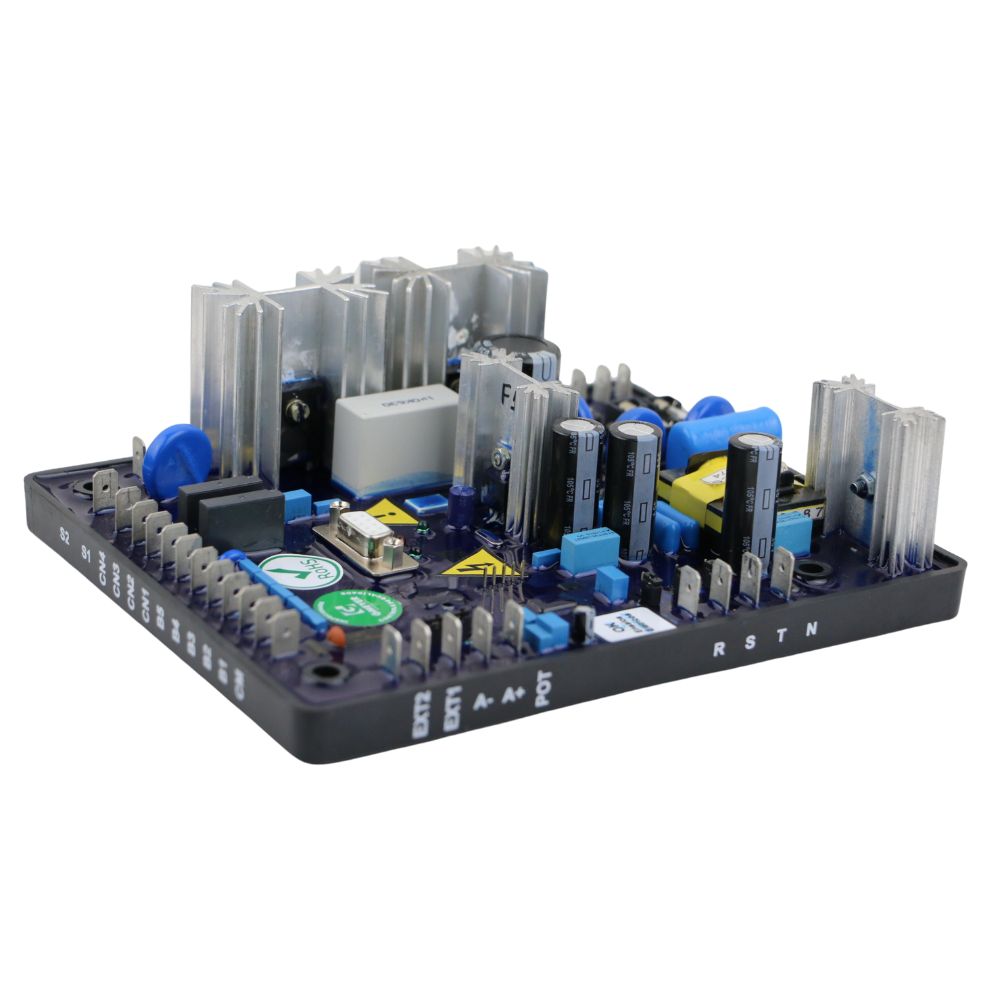

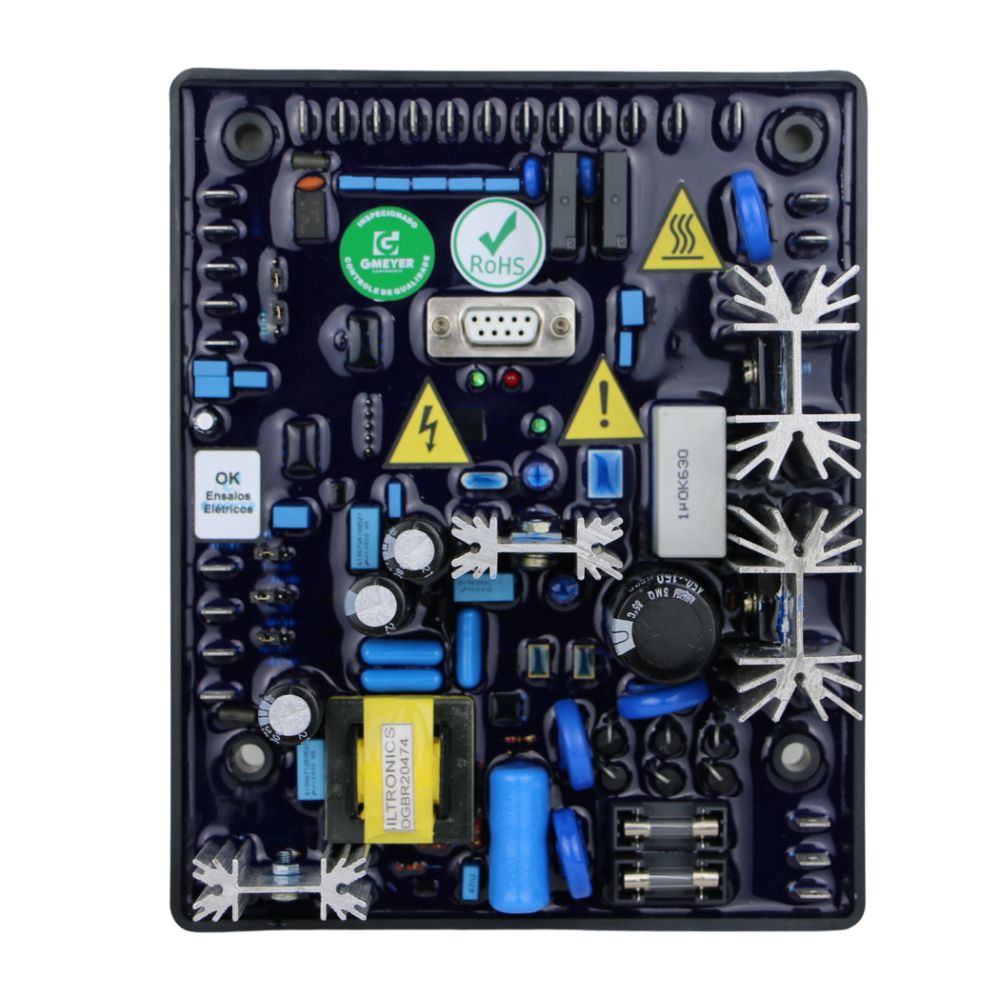

Regulador de tensão compacto para geradores brushless, com ou sem PMG e bobina auxiliar. Configurável via protocolo MODBUS para PC/RS-232. Ajustes de tensão através de potenciômetro externo, entrada analógica e/ou digital. Permite ajuste dos parâmetros PID, tensão de referência, proteções e limitador U/F, atende geradores com corrente de excitação de 5A, tensão de excitação:
Vs= 1,32 x Va (Vs= tensão de excitação e Va= tensão de alimentação).
Encapsulado em resina PU, resistente à maresia e apto a suportar vibrações de até 50mm/s.
Características
Corrente de excitação: 5A;
Corrente de saída forçada por 1 minuto: 7A;
Alimentação: trifásico (15 a 300V) monofásica (15 a 300V);
Realimentação: trifásica e monofásica;
Faixa de frequência de operação na realimentação: 35Hz a 75Hz;
Frequência de alimentação: 45Hz a 180Hz;
Regulação estática: 0,5%;
Peso aproximado: 810g +/- 50g;
Limitador U/F e limitador de angulo de disparo;
Proteção de sobre-tensão;
Entradas digitais;
Saída digital a relé para aviso de falha (dependendo do modelo);
Operação paralela no modo DROOP, FP constante e Q constante (dependendo do modelo);
Entrada analógica +/-10Vcc, 0-10Vcc, 4-20mA configurável;
Protocolo de comunicação MODBUS RTU;
Terminal de expansão para comunicação;
Software para controle da parametrização.
