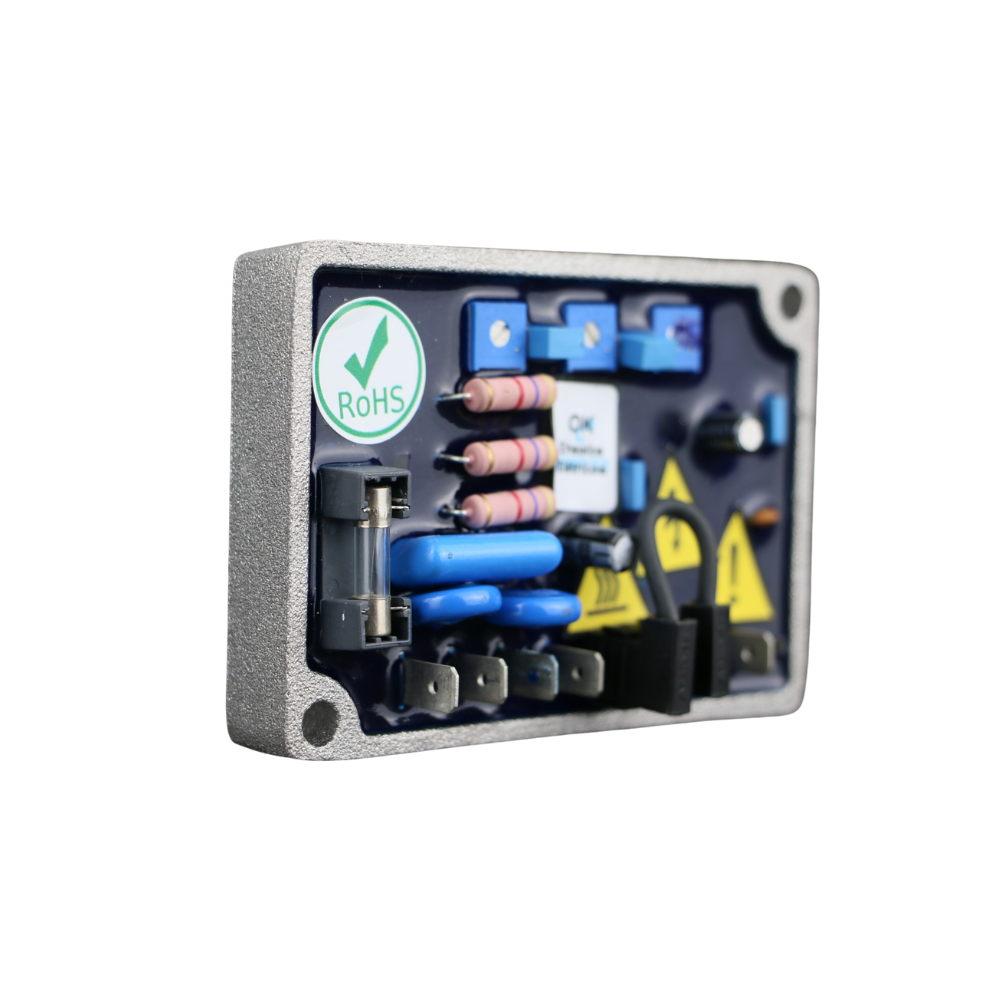

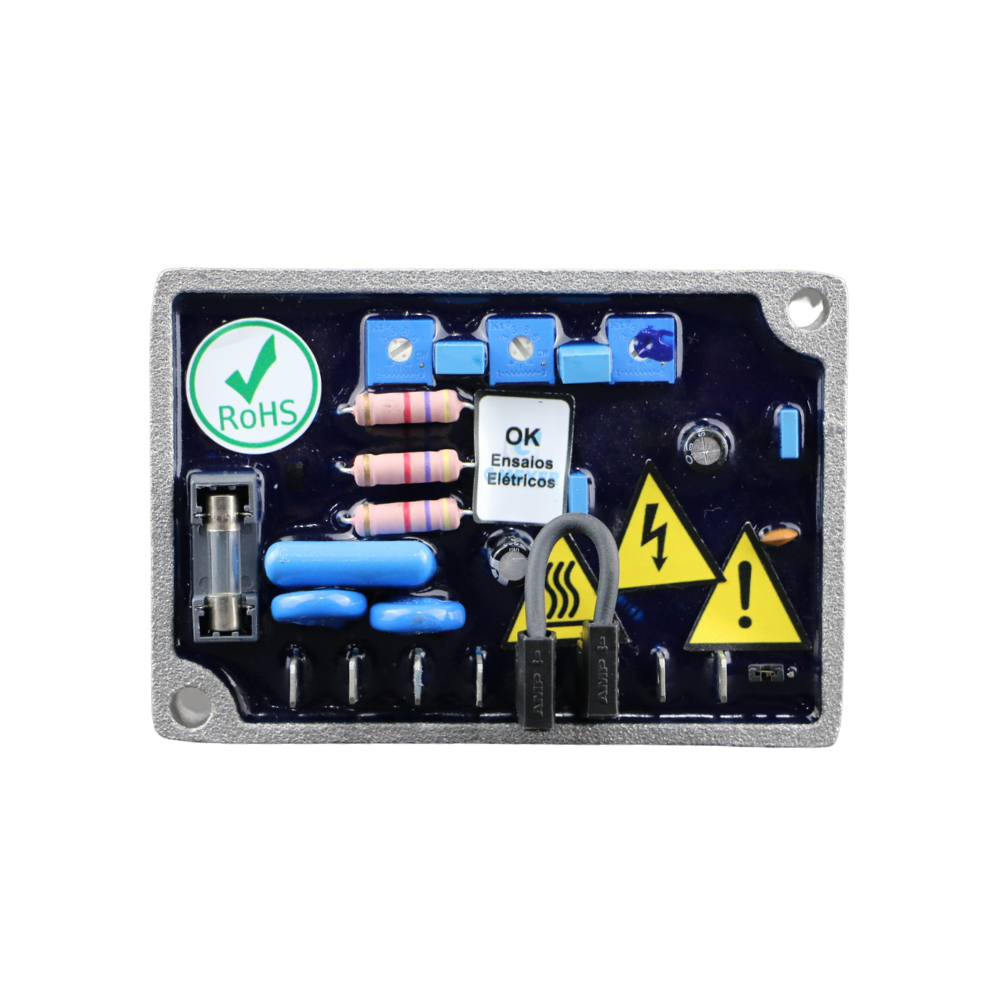

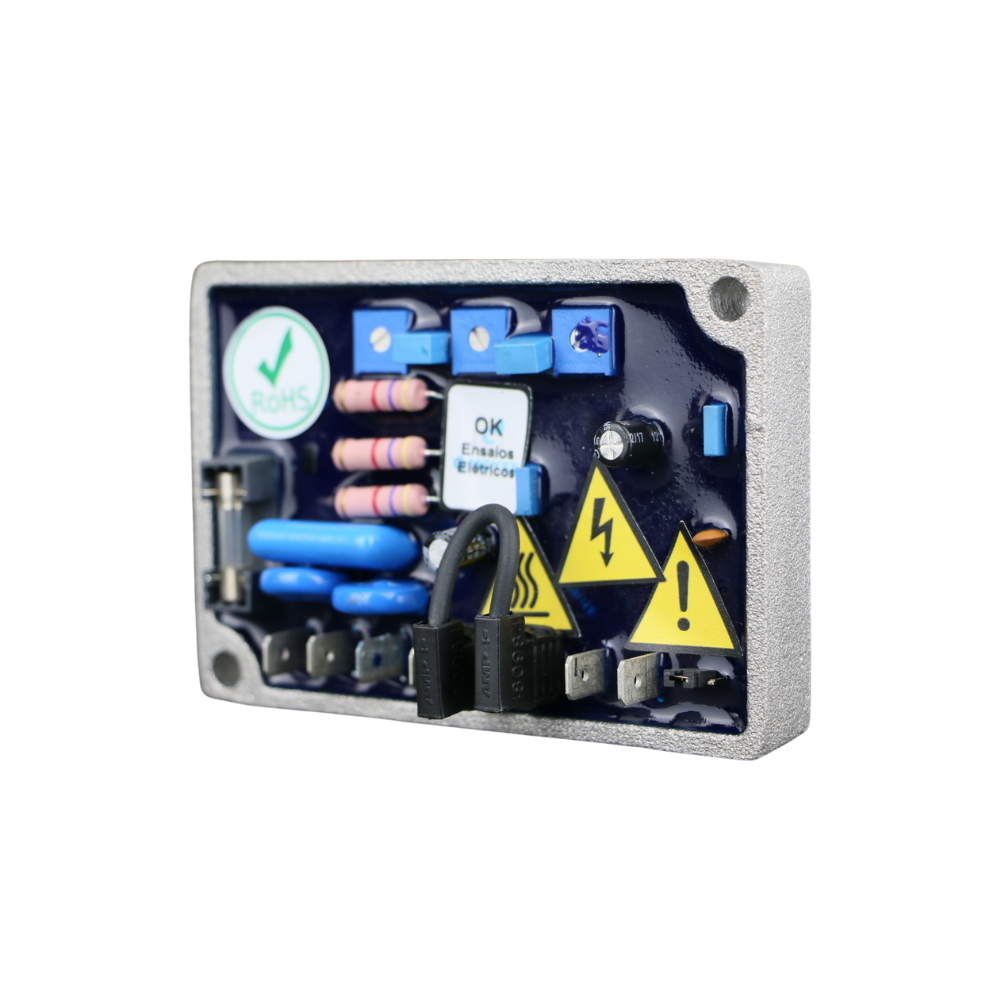

APLICAÇÃO:

Equipamento robusto, compacto, encapsulado resistente à maresia e a vibrações de até 50mm/s. Aplicável em geradores até 100Kva controlando tensão 220Vca mono bifásico. Corrente nominal de 4A. Não possui componentes mecânicos para escorvamento e seu sistema é totalmente estático.

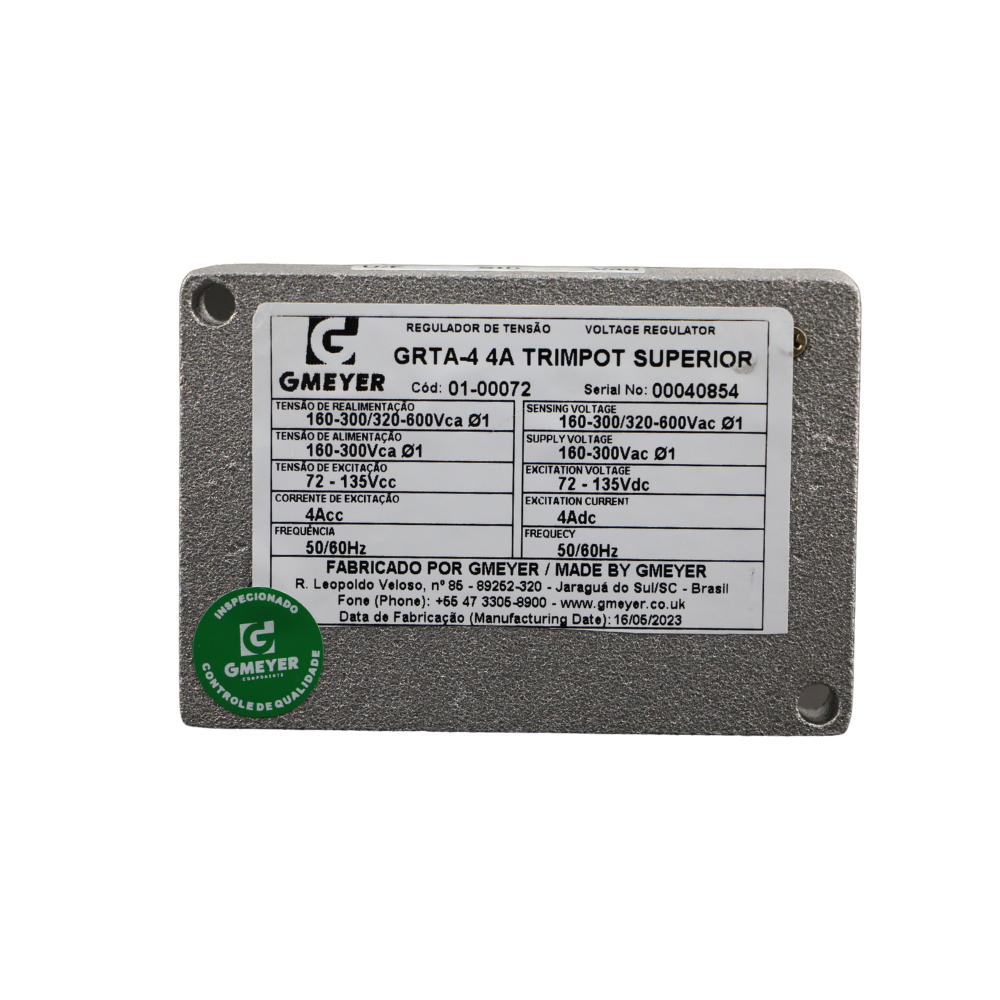

ESPECIFICAÇÃO:

Corrente de excitação nominal: 4A
Corrente de excitação forçada por 1 minuto: 7A
Fusível de proteção: 3,15 A/250V*
Potência máxima de entrada: 600VA
Potência consumida: ~4,5VA
Realimentação (VRal):  E1     160 a 300Vca  –  E2     320 a 600Vca
Ajuste interno de tensão (VRal): Ajustável via trimpot, para toda a faixa de variação da tensão VRal
Ajuste externo de tensão via potenciômetro: – 30% do VRal para um potenciômetro de 5KΩ
Tensão nominal de operação (potência): 220Vca
Frequência nominal de operação: 50Hz ou 60Hz
Faixa de alimentação da potência (Val) : 160Vca a 300 Vca
Tensão de flutuação da alimentação: ±30%
Frequência de operação da alimentação (Potência): 50 ou 60Hz
Proteção de sub frequência da tensão de saída do gerador (U/F): 50 ou 60Hz
Tensão de campo máxima (Vc): 36Vcc (para Val mínimo), / 126Vcc (para Val máximo)

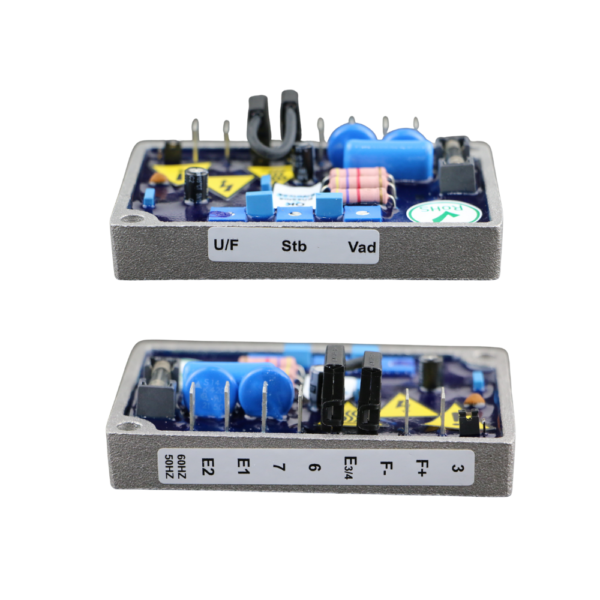

Controle externo de tensão: Via potenciômetro de 5KΩ/3W

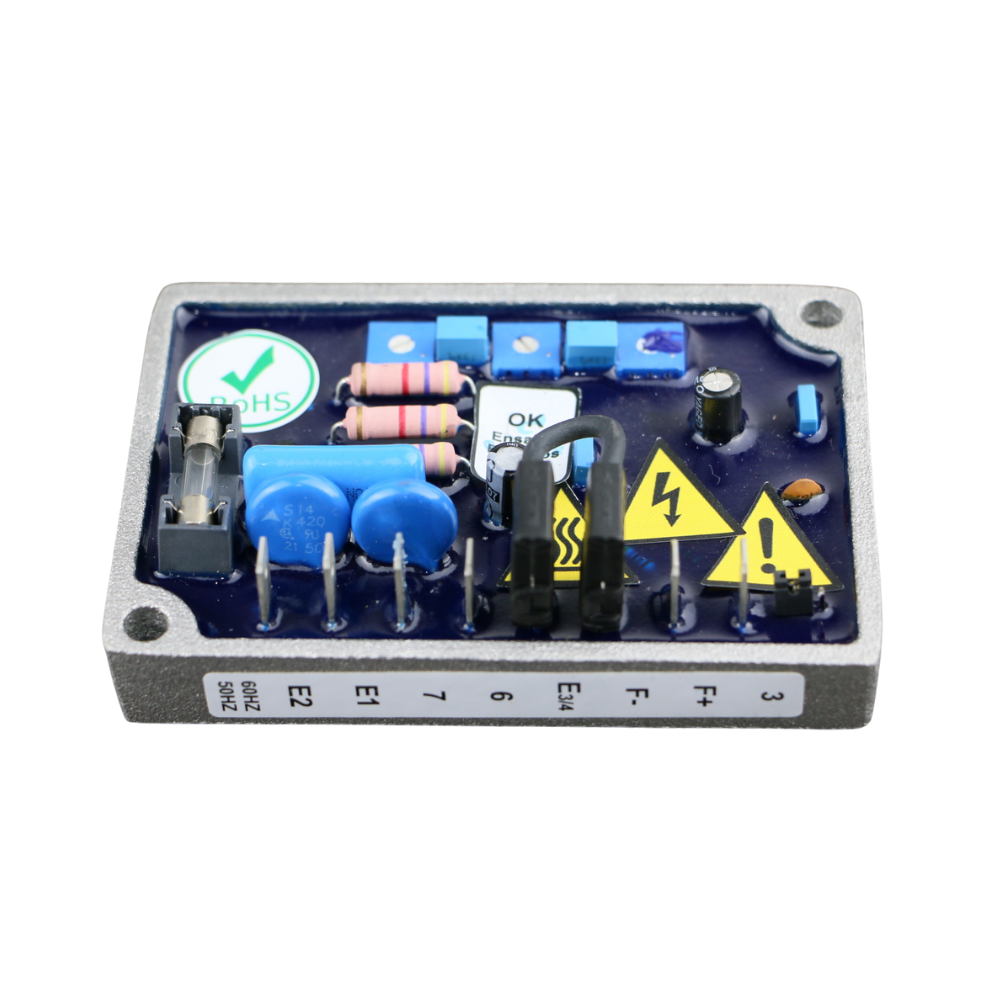

Ligação da realimentação: Monofásica
Ligação da alimentação: Monofásica
Relação de ganho do retificador (Kc): 0,42
Resistência de campo a 20ºC: 6 – 50Ω
Regulação estática: 0,5%.
Resposta dinâmica ajustável: 8 – 500ms
Temperatura ambiente de trabalho: -40°C à +80ºC
Umidade relativa do ar máxima: 0 – 80%
Grau de poluição: 3
Altitude para operação: Menor que 2000 m ou maior igual à 2000 m
Supressão de EMI: Filtro EMI
Proteções Falta de realimentação: Subfrequência (U/f)
Resina: Epóxi antichamas (V0)
Base: Alumínio
Grau de Proteção: IP00
