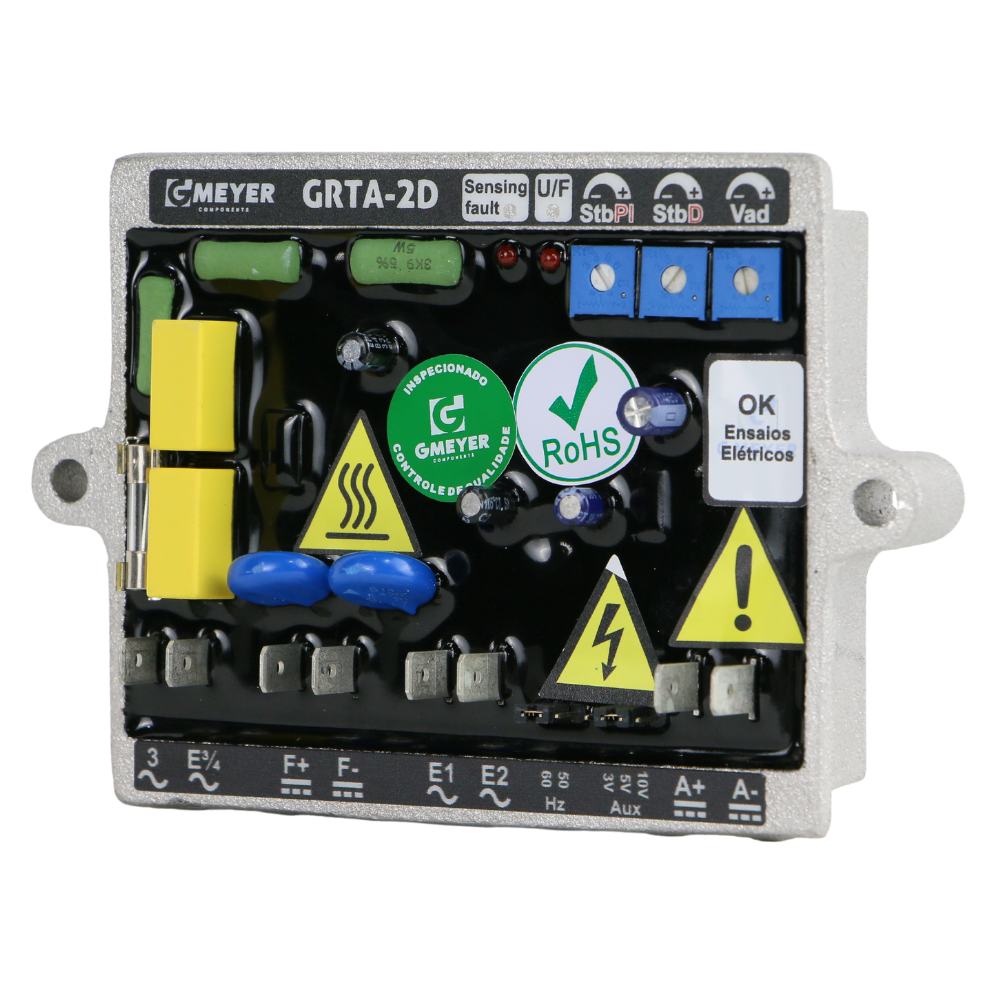

O regulador de tensão GRTA-2D foi desenvolvido para atender à uma grande gama de geradores síncronos com corrente de excitação de até 7A, o mesmo pode ser usado como AVR de reposição em geradores como WEG, Stemac, Caterpillar, Cummins, MWM, Toyama, entre muitos outros. Se destaca por ser compacto, baixo custo e ter certificação internacional.

Um regulador de fácil aplicação com as seguintes proteções incorporadas:
– Falta de realimentação;
– Proteção de U/F;
– Entrada analógica selecionável (via jumper) entre ± 3V, ±5V e ±10V, permitindo uma ampla gama de aplicações quando for aplicado em paralelo com outros geradores ou com a própria concessionária (para isso deve ser utilizado um controlador externo).

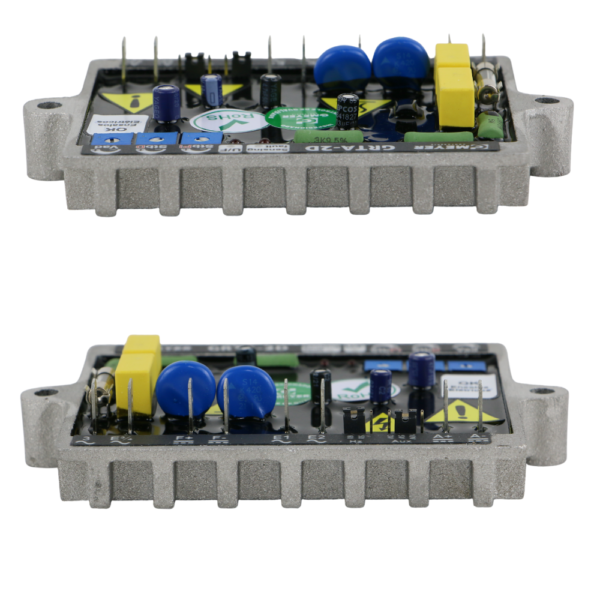

Além disso, o AVR é montado em uma base compacta de alumínio, oferecendo uma melhor dissipação de calor e melhor aproveitamento de espaço devido ao seu tamanho reduzido.

Pode substituir os modelos GRGT-06 7A e WRGA-01.

CARACTERÍSTICAS TÉCNICAS

Corrente de excitação nominal: 7A
Corrente de excitação forçada por 1 minuto: 10A
Fusível de proteção: 7A
Feedback ​real:
– E1​ – 170 Vac a 300 Vac
– E2​ – 300 Vac a 600 Vac
Proteção Subfrequência (U/f) ou excesso de fluxo: 50 Hz ou 60 Hz
Entrada analógica: ±3 V ou ±5 V ou ±10 V
Ajuste de tensão: trimpot de cabelo ajustável Vad
Tensão nominal de operação (Energia): 220 Vac
Linha de alimentação Val (3 e E3/4): 170 Vac a 300 Vac
Frequência nominal de operação: 50Hz ou 60Hz
Tensão de flutuação de energia (potência): ± 30%
Potência máxima: 945 VA
Potência consumida: ~3,3 VA
Conexão de energia: Monofásico (entre 3 e E3/4)
Conexão de feedback: Monofásico (Entre E1 ou E2 e E3/4)
Relação do gancho do retificador controlado: 0,45
Tensão de campo máxima​: 135 Vdc (Vf = 0,45 * Val)
Regulação estática: 0,5%
Resposta dinâmica ajustável: 8 a 500ms
Temperatura ambiente de trabalho: -40°C a 60°C
Temperatura de armazenamento: -40ºC a 60ºC
Umidade relativa máxima do ar (operação e armazenamento): 0 – 80%
Grau de poluição: 3
Grau de proteção: IP00
Altitude para operação: Menor que 2000m ou maior que 2000m
Supressão EMI: Filtro EMI de modo diferencial Classe X2
Resistência do enrolamento de campo a 20ºC: 6 – 50 Ω
Proteções: Falta de feedback Subfrequência (U/f)
Resina: Epóxi à prova de fogo (V/0)
Base: Alumínio fundido não inflamável (V/0)
